Sådan loddes ledninger?

At lære at lodde ledninger er vigtigere end nogensinde. Husejere påtager sig i stigende grad reparationer af husholdningsapparater såsom opvaskemaskiner og køleskabe. Når du ved, hvordan man lodder, skal små apparater som elektriske tekander og enkle elektroniske genstande ikke længere kasseres, når de ikke fungerer korrekt. Med tålmodighed og lidt øvelse kan du lære at lodde ledninger til reparationer såvel som til sjove projekter.

I dette enkle projekt lodder du de eksponerede ender af to plastbelagte strandede kobbertråde sammen. Ingen specielle færdigheder er nødvendige for at udføre denne opgave. Fordi materialerne er så billige, har du rigelige muligheder for at øve på skrottråde, inden du laver din endelige loddeforbindelse.

Projektmålinger

• Arbejdstid: 5 minutter
• Samlet tid: 20 minutter
• Færdighedsniveau: Begynder
• Materialeromkostninger: 19€ til 37€

Værktøj og forsyninger, du har brug for

• Loddekolbe
• Loddejernsspidser
• Svamp og vand
• Loddejernstativ
• 60/40 kolofoniumlodde
• Rosin pasta flux
• Krympeslange
• Varmepistol
• Wire stripper
• Øjenbeskyttelse

Instruktioner

I stedet for at købe separate loddekomponenter, kan du købe en loddestationsstation, der inkluderer loddejern, stativ og en tiprenser. Da hele stationen tilsluttes en stikkontakt, reduceres belastningen på loddekablet, da ledningen ikke behøver at løbe direkte ind i stikkontakten. Dette er vigtigt for de sarte håndbevægelser, du foretager, når du lodder.

Blyet 60/40 lodde, sammensat af 60 procent tin og 40 procent bly, har længe været brugt til lodning og er sikkert, hvis det håndteres korrekt. For det yderste i sikkerhed skal du vælge blyfri loddemetal, der består af 99,3 procent tin og 0,7 procent kobber.

1. Forbered et sikkert arbejdsområde

   Sørg for, at dit arbejdsområde er godt ventileret, især når du arbejder med blybaseret lodde. Da spidserne på loddejern kan variere mellem 600 og 800 grader Fahrenheit, skal du arbejde på en ikke-brændbar overflade, da smeltet lodde kan dryppe. Hvis du arbejder med blybaseret lodde, skal du vaske dine hænder grundigt efter at have arbejdet med loddet. Brug øjenbeskyttelse, når du arbejder med lodde.

2. Strip ledningerne

   Fjern 1,30 cm af plastbelægningen fra ledningerne med wire stripper. Prøv ikke at efterlade for meget eller for lidt af plastbelægningen. Hvis der fjernes for lidt plastbelægning, forhindres lodning. Hvis du fjerner for meget plastbelægning, udsættes en overdreven mængde kobbertråd og kræver, at du bruger mere varmekrympeslanger. Sørg for at bruge den rigtige måler på tråddriveren, så du ikke ved et uheld skærer tråde af ledningen væk.

3. Tilsæt varmekrympeslangen

   Find slangen med den mindste diameter, der passer over den plastbelagte ledning. Hvis du vælger for store slanger, krymper det ikke ned til den rigtige størrelse. Med hensyn til længde skal slangen dække splejsningen plus yderligere 1,30 cm i hver ende. Sæt varmekrympeslangen på ledningen og læg den ned i ledningen omkring en fod indtil videre.

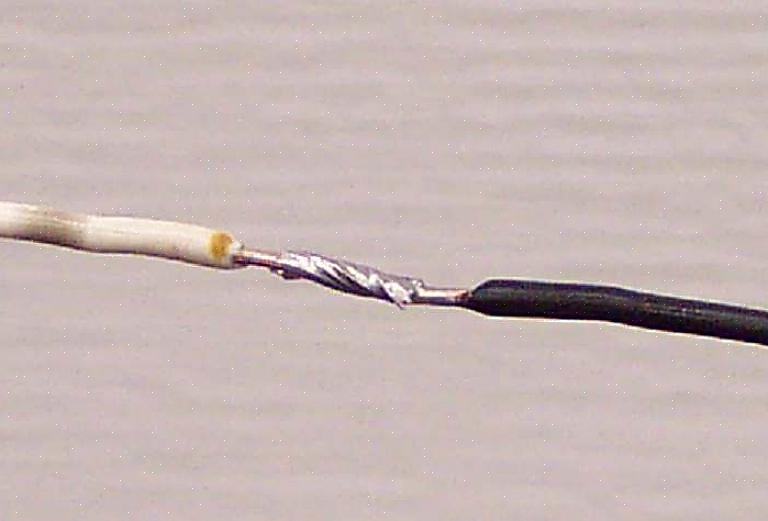

4. Deltag i ledningerne

   Flad forsigtigt de enkelte trådtråde. Skub ledningerne mod hinanden, og lås trådene sammen. Drej de trådede ledninger løst. Hvis du vrider ledningerne for tæt, kan loddet ikke trænge ind. Alligevel skal fugen stadig være mindre i diameter end varmekrympeslangen.

5. Placer ledningerne

   Placer ledningerne, så de er hævet over arbejdsfladen. Ledninger, der ligger fladt, kan sidde fast på overfladen af loddet. Alligatorklemmer eller endda husholdningsmetalfjederklemmer kan formes til at hæve ledningerne.

6. Tilsæt kolofoniumstrømmen

   Gnid forsigtigt en lille mængde af kolofoniumfluxpastaen til de sammenføjede ledninger, så alt kobberet er dækket. Kolofoniumstrømmen hjælper med at trække loddet ind i de trådede tråde.

7. Forbered dig på lodning

   Sæt stikket i, og tænd loddejernet. Rul ca. 6 tommer lodde, så enden er eksponeret og klar til brug.

   Når loddejernet opvarmes, skal du gnide spidsen hen over en våd svamp for at fjerne enhver tidligere oxidation. For et nyt loddejern, der opvarmes for første gang, er dette ikke nødvendigt.

8. Lod ledningerne

   Rør ved den opvarmede spids af loddepistolen til trådleddet. Hold spidsen godt på plads i et par sekunder for at varme ledningen op. Berør den udsatte ende af loddet let på leddeforbindelsen. Varmen skal medføre, at loddet straks smelter og trækkes ind i de maskerede tråde.

9. Krymp slangen

Når loddet er afkølet, skal varmekrympeslangen glides over leddet. Sørg for, at den er jævnt placeret. Kør varmepistolen over slangen, indtil den trækker sig helt sammen.
